高强度树脂齿轮

高强度树脂齿轮是以阿拉米德强化纤维为基材,向其注入高强度・高耐热聚酰胺树脂,使其硬化成形为「KM-9100」,再经过切齿工艺生产出的树脂齿轮。此高强度树脂齿轮可适用于以往树脂齿轮无法承受的负荷与环境条件下,其主要应用在引擎内的平衡传动轴齿轮、凸轮轴齿轮等领域。

特点

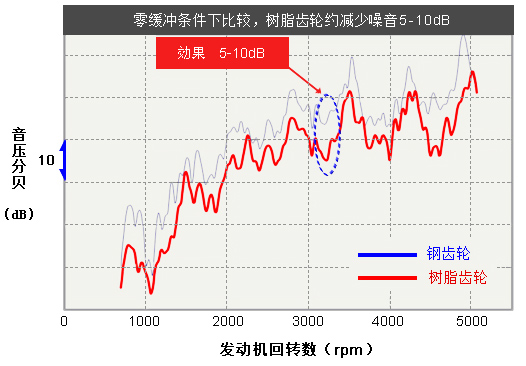

齿轮运转时,金属制成对齿轮间会产生一定的咬合音与碰撞音。如果将其中的1个金属制齿轮置换成高强度树脂齿轮,可降低产生的咬合音与碰撞音。


*本文章中的数据是在力森诺科集团的实验条件下所测得的结果,是测量值示例,并非保证值。

材料

高强度树脂齿轮使用本公司自主研发的热固化性树脂成形材料「KM-9100」。

材料特点

耐热性优越,玻璃转移温度为230℃,是前代材料的1.4倍。

高温下强度优越,热间强度是前代材料的1.5倍。

高温耐疲劳性优越,是前代材料的2.5倍。

高温下齿轮寿命(摩损耐久性)优越,是前代材料的10倍。


材料特性

评价项目\材料

阿拉米德抄造材料

KM-9100[AF]

MC尼龙材料

[非强化]

66龙材料

[GF30%]

弯曲强度

MPa

240

110

280

弯曲弹性率

MPa

7000

3500

8600

拉伸强度

MPa

180

90

110

压缩强度

MPa

230

100

-

悬臂梁式冲击强度※1

J/m

105

50

97

玻璃转移温度[TMA法]

230

70

72

荷重弯曲温度[ASTM荷重:1.820MPa]

250≤

200

250

洛氏硬度

M120

R120

R121

吸水率※2

%

0.25

0.8

0.1

比重

-

1.32

1.16

1.34

线膨胀系数[TMA法]×10-5

1/℃

7.2

9.0

5.0

本数据为测量值,非保证值。

※1:无触点、※2:水23℃×24h处理

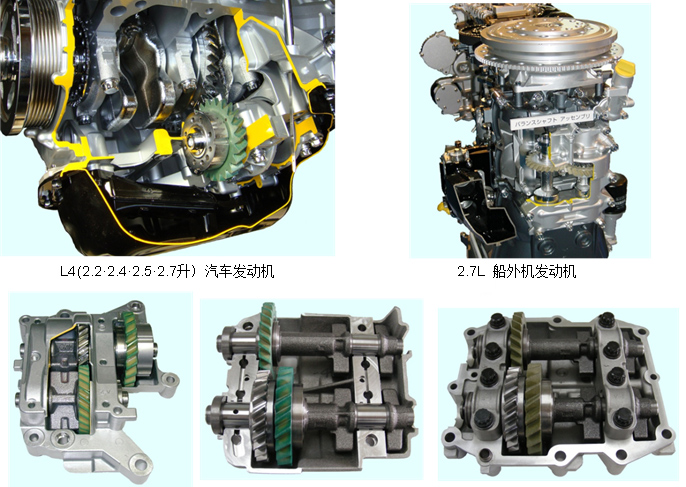

应用实例
