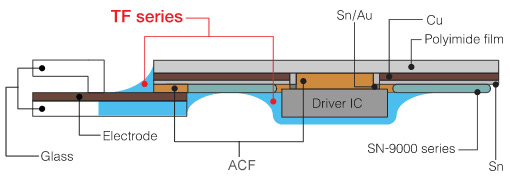

这是保护显示器外围电路连接部分的无硅酮绝缘涂层材料。
能防止吸湿引起的电极腐蚀，有助于提高产品的可靠性。
用途
透湿性低，保护电路不受潮。
离子杂质少，绝缘可靠性高。
高温高湿环境下也能抑制电极腐蚀。
短时间硬化，可修复，作业性良好。
可根据用途、固化工艺选择溶剂挥发型和UV固化型。
特性表
测定值的示例
項目 | 単位 | TF-4200EB-75 | TF-3348-100B | |
树脂系列 | - | 溶剂挥发型 | UV固化型 | |
粘度 (25℃) | Pa・s | 0.4 | 1.7 | |
指触干燥（固化）条件* | - | 指触干燥时间：室温 5min 干燥条件：室温 24h | UV-LED (365nm) ：300～350mJ/cm2 | |
涂膜厚度 | μm | 50～200 | 300 | |
硬度 (25℃) | MPa | 20 | 26 | |
透湿度 (40℃/90%RH, 24h) | g/m2 | 75 | 30 | |
离子异物浓度 | Cl- | ppm | 1.2 | 6.0 |
Na+ | ppm | 2.1 | ＜ 0.5 | |
※硬化条件是推荐的例子。请根据涂膜条件和固化装置·环境进行确认。
耐腐蚀性
即使于高温高湿条件下放置300小时也无电极腐蚀现象，具备卓越的防湿性。
试验条件
|  |

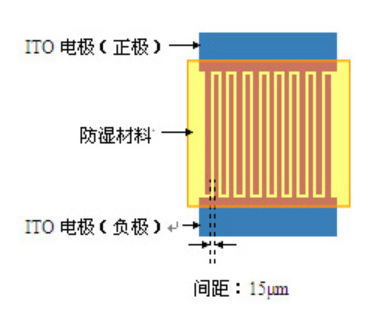

ITO电极中梳状电极腐蚀状态的观察
项目 | TF-4200EB-452 | 传统产品 |
电极的状态 （300小时后） |  |  |
无电极腐蚀 | 出现电极腐蚀现象 |

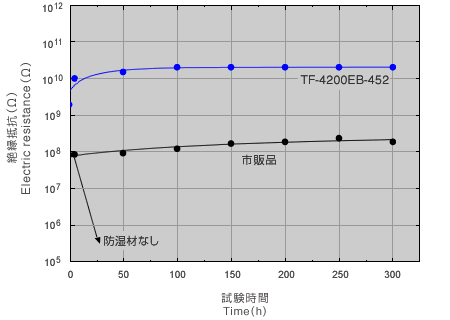

绝缘阻抗值的推移
*本文章中的数据是在力森诺科集团的实验条件下所测得的结果。
