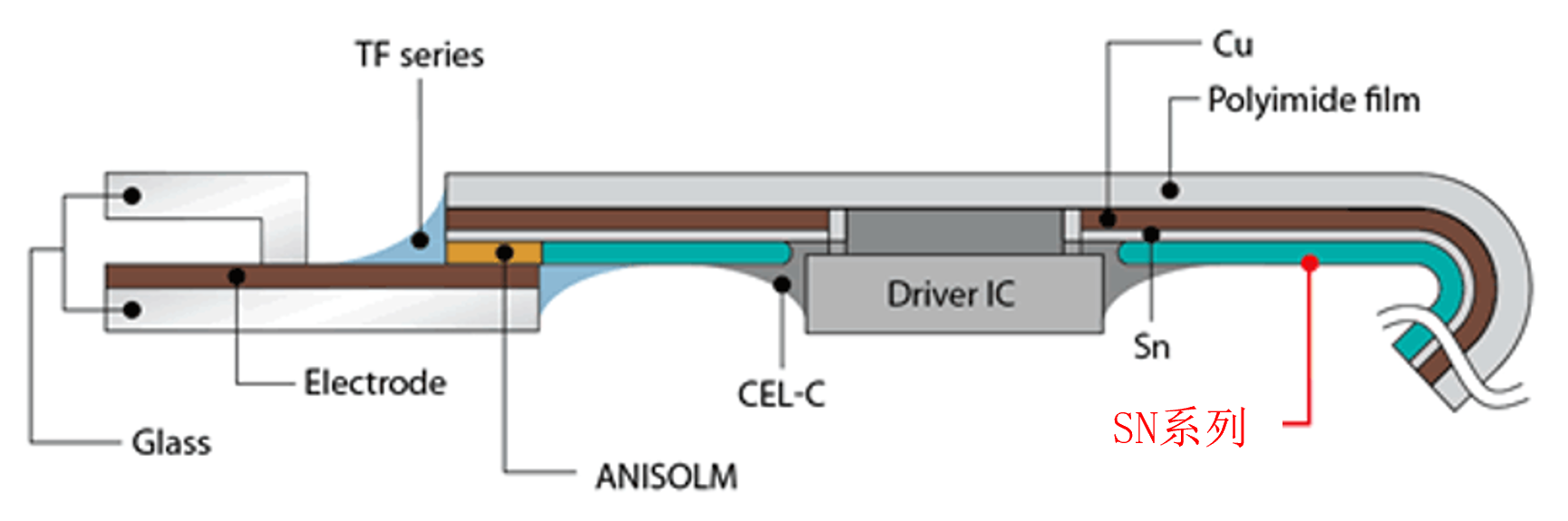

该产品是一种用于电路表面保护和精细布线柔性基板绝缘的材料。
特点
在狭窄的间距和弯折条件下，表现出出色的绝缘可靠性。
耐玻璃清洁剂和盐水，并在显示环境中保持绝缘可靠性。
低漏电，可减少发热和电力消耗。
环保设计，不含氟化合物。
产品构成
品名 | 主成分 | |
主剂 | SN-9000FA SN-10000-A | 改性聚酰亚胺树脂 |
硬化剂 | SN-9000FB SN-10000-B | 环氧树脂 |
特性值
项目 | SN-9000F系 列 | SN-10000 系列 | 测试条件 | |
绝缘可靠性试验 | HHBT | Pass | Pass | 85°C/85%RH/1000h，L/S=10/10μm，DC60V |
HAST | Pass | Pass | 130°C/85%RH/100h，L/S=10/10μm，DC60V | |
弹性模量 | 477MPa | 1204MPa | 拉力试验机 5mm/min | |
弯折性 | 84 次 | 128 次 | 弯折角度： ±90°， R：0.5mm， 载荷：100g， L/S=12.5/12.5μm | |
体积电阻率 | ≧1015 Ω・cm | ≧1015 Ω・cm | 25°C， 500V， 1min， 膜厚： 100μm | |
介电击穿强度 | 13 KV/0.1mm | 12 KV/0.1mm | 25°C，在绝缘油中 | |
焊接耐热 | Pass | Pass | 260°C，10秒，浸泡2次 | |
※本数据是在力森诺科集团的试验条件下所测得的结果，为测量值示例，并非保证值。
耐玻璃洗涤剂、耐盐水
除了出色的绝缘可靠性外，SN-10000 还能抵抗各种环境因素，例如清洁剂和盐水。

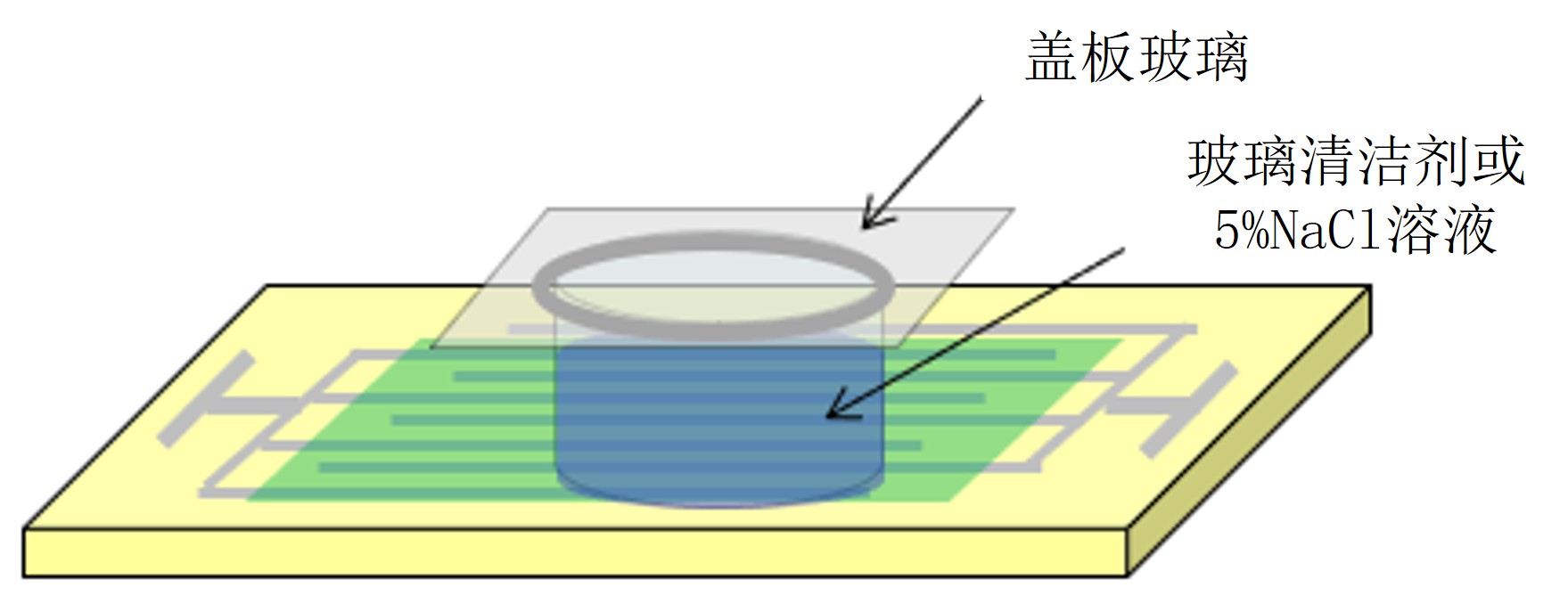

测试方法
测试条件：23°C/60%RH/DC80V，L/S=10/10μm

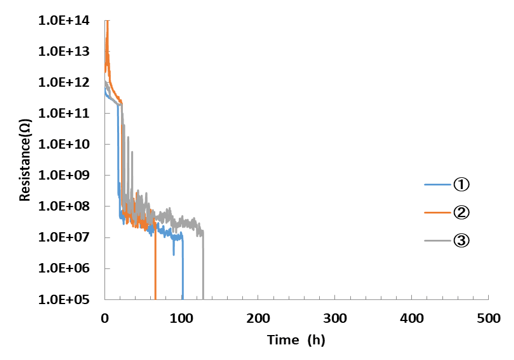

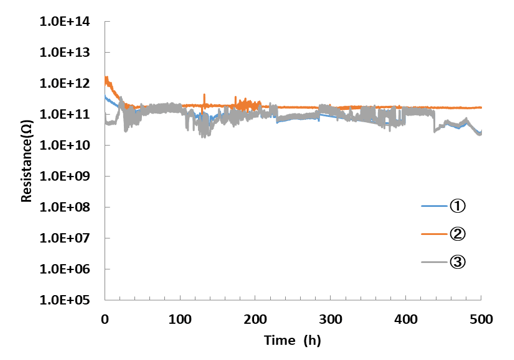

耐玻璃洗涤剂性

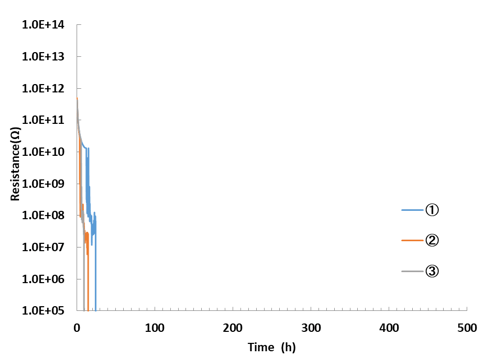

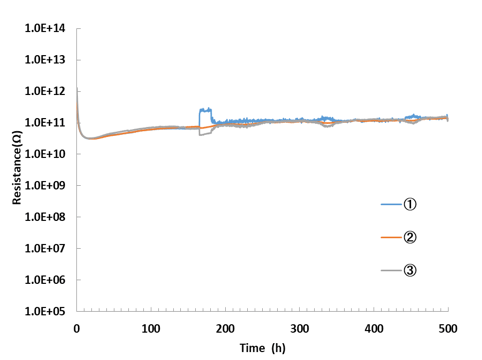

耐盐水性
※本数据是在力森诺科集团的试验条件下所测得的结果，为测量值示例，并非保证值。
