M-4100是用于QFN等封装形式上，在塑封时防止溢胶的脱模用薄膜。
特点
通过模具安装并夹紧后，膜变形较小，可获得平坦的成形面。
特殊的脱模层紧贴于基板和模具上，可防止环氧塑封料进入，抑制毛刺产生。

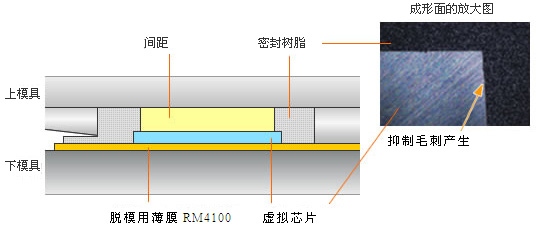

成形实验范例
特性（测定值例）
| 样品名称 | RM-4100 | RM-4200 | RM-4300 | RM-4170 |
|---|---|---|---|---|
| 结构 RL:离型膜 BF:基材层 |  |  |  |  |
| 离型膜 | Flat/3μm | Mat/10μm | Mat/10μm | Flat/25μm |
| 基材层 | Mat/38μm | Mat/38μm | Flat/38μm | Mat/38μm |
| 总厚度 | 41μm | 48μm | 48μm | 63μm |
| 表面粗糙度【Ra】 [μm] | 0.1~0.2 | 0.8~1.2 | 0.8~1.2 | 0.1~0.2 |
| 拉伸强度（170℃） 【MD/TD】[Mpa] | 78/81 | 74/88 | 86/90 | 105/123 |
| 延伸率（170℃） 【MD/TD】[%] | 160/93 | 188/98 | 185/120 | 219/145 |
| 弹性模量（170℃） 【MD/TD】[Mpa] | 425/322 | 346/251 | 344/234 | 328/232 |
| 剥离层粘性[gf] | 4.5 | 0.9 | 0.9 | 11.1 |
| 表面形状 | Flat | Mat | Mat | Flat |
*本文章中的数据是在力森诺科集团的实验条件下所测得的结果。
